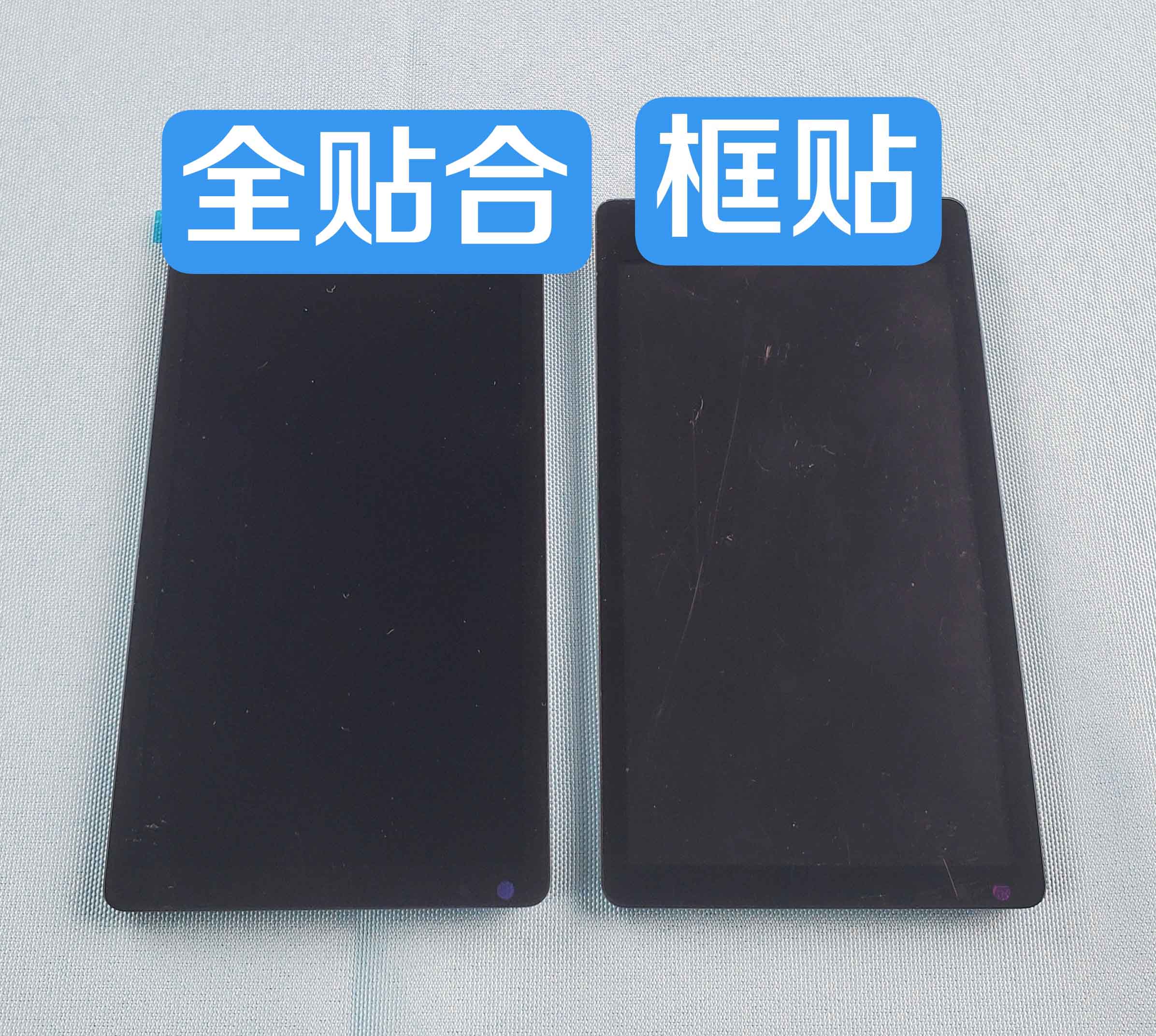

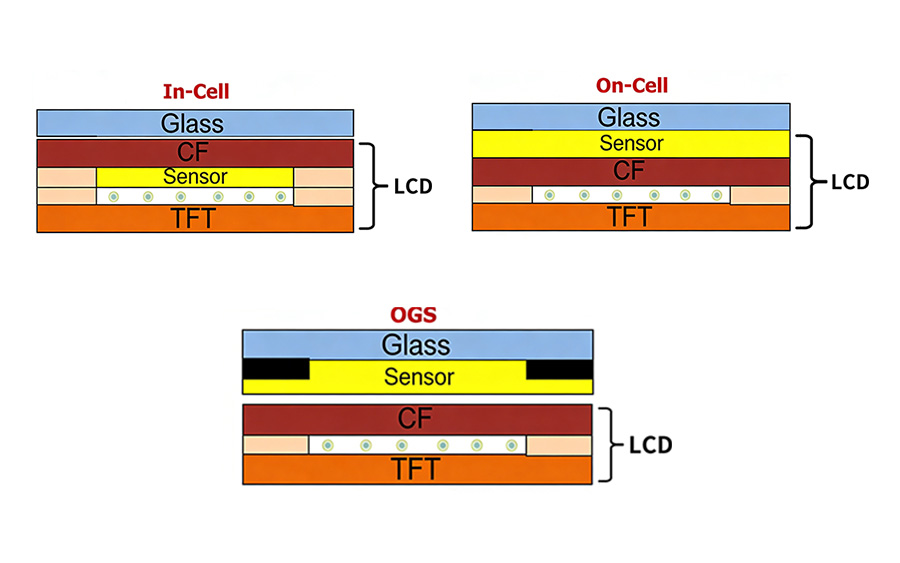

在严苛的工业、车载或户外应用中，一个清晰、可靠的显示屏是设备成功的关键。然而，许多客户曾面临这样的困境：在户外强光下，屏幕反光严重导致信息无法识别；或者随着使用时间推移，屏幕内部进灰、进水，甚至出现触控不准。 这些问题的根源，往往不在于显示面板本身，而在于屏幕的贴合工艺。 作为专业的显示屏制造商，今天我们将从结构原理、性能表现、成本构成三个维度，深度解析两种主流技术——框贴与全贴合，助您为产品做出最正确的技术选择。 观看视频 一、 结构原理：从“空气层”到“无缝粘合” 1.框贴 工艺描述： 这是一种传统工艺。它主要通过边框进行物理固定，通常使用一个上铁框将显示层卡住，然后利用双面胶将四周贴合，将触摸层覆盖在上面。 核心特征： 屏幕的触摸层与显示层之间存在空气层。 2.全贴合 工艺描述： 这是一种进阶工艺。它使用高透光的光学胶（OCA），将触摸层与显示层直接进行无缝粘合。 核心特征： 彻底消除了中间的空气层，使各层材料融为一体。 二、 性能表现：光影与防护的博弈 1.显示效果与视觉体验 框贴（劣势明显）： 泛白现象： 由于空气层的存在，光线会在屏幕内部发生多次反射，导致屏幕看起来泛白，对比度低。 强光下不可读： 在户外或强光环境下，严重的反射干扰使得屏幕内容难以辨识。 视差与图像位移： 光线从玻璃（光密质）射向空气（光疏质）时会发生折射。正如生活中“筷子插入水中变弯”的现象，这会导致用户看到的图像产生位移，显示效果大打折扣。 全贴合（优势显著）： 画面通透： 消除空气层后，光线穿透率大幅提升，画面更通透，对比度更高。 强光下清晰： 能够有效抑制反光，确保在户外强光下依然清晰可读。 (同一规格型号不同贴合工艺在阳光下的效果) 2.环境适应性与可靠性 框贴（防护薄弱）： 密封性不足： 仅靠四周胶条密封，水汽和灰尘极易侵入空气层。 故障风险： 长期使用容易导致屏幕内部起雾、积灰，甚至短路失效。 全贴合（防护升级）： 完全密封： 胶水填充实现了全面密封，有效防尘、防水、防雾气。 高可靠性： 大幅提升了设备在恶劣环境下的生存能力，降低售后故障率。 3.触控体验 框贴： 触控感知隔着空气层，可能产生轻微的延迟或间隙感。 全贴合： 触摸层与显示层紧密相连，触控反馈更精准、无延迟，确保操作无误，有效防止误触。 三、 成本构成：工艺、材料与损耗的深度剖析 虽然全贴合在性能上完胜，但为何市场上依然存在框贴工艺？这主要取决于两者在成本上的巨大差异。 1.材料成本 框贴： 使用普通双面胶和铁框，材料成本极低。 全贴合： 必须使用OCA（光学透明胶）。这种胶水与普通胶不同，在光学透光率、折射率、平整度等方面有极高要求，材料成本昂贵。 2.工艺与设备成本 框贴： 工艺简单，技术门槛低，甚至纯手工操作即可完成，无需昂贵设备。 全贴合： 工艺复杂，必须依赖专业设备。需经过精密的贴合—热压—消泡等一系列严谨的工艺流程才能完成，对设备和产线投入要求高。 3.生产损耗成本 框贴： 对环境要求不高，生产损耗极低。 全贴合： 必须在无尘室中进行。环境控制极为严苛，即使一粒微小的尘埃混入，也会导致整块产品报废，因此产生了较高的损耗成本。 四、 总结与选型建议 客观来看，框贴凭借其低廉的成本，在对显示效果、防护性要求不高的成本依赖型消费类产品中仍占有一席之地。 然而，对于户外设备、医疗仪器、工业自动化、车载系统等高端应用而言，全贴合技术虽然增加了初期投入，但其带来的显示效果飞跃、环境适应性提升以及售后成本的降低，使得其综合价值远大于价格。高端产品对全贴合的偏爱，正是对其技术价值的认可。 华之晶——专业的显示解决方案提供商 华之晶拥有全自动全贴合产线、半自动全贴合产线以及框贴产线。无论是追求极致性能的高端制造，还是注重成本效益的基础应用，我们都能提供匹配的工艺支持，提供各种尺寸的贴合触摸屏。...

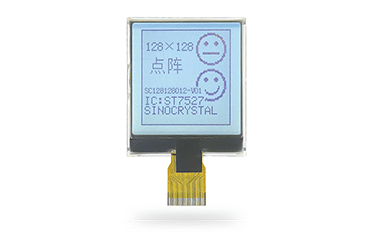

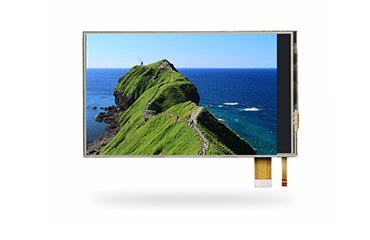

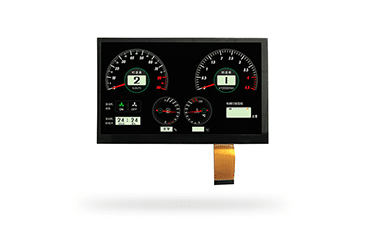

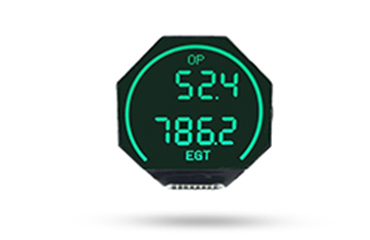

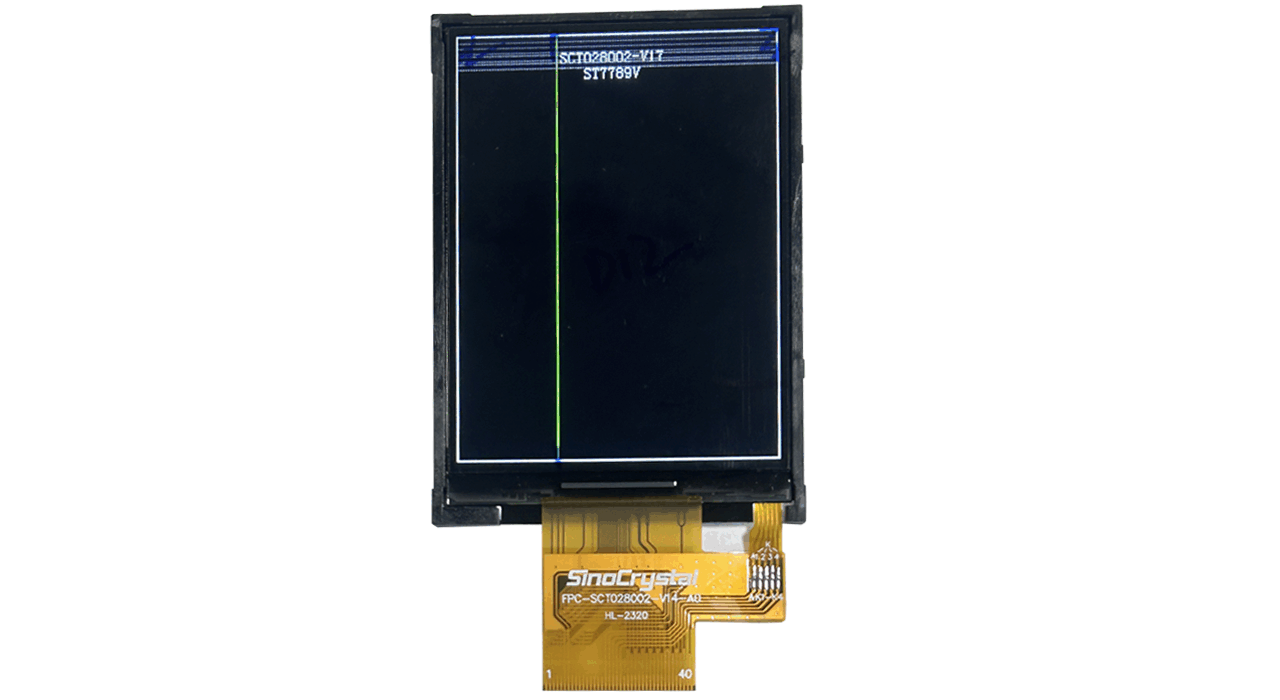

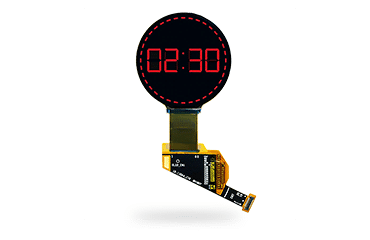

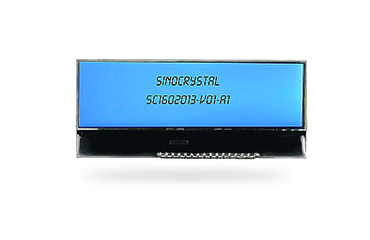

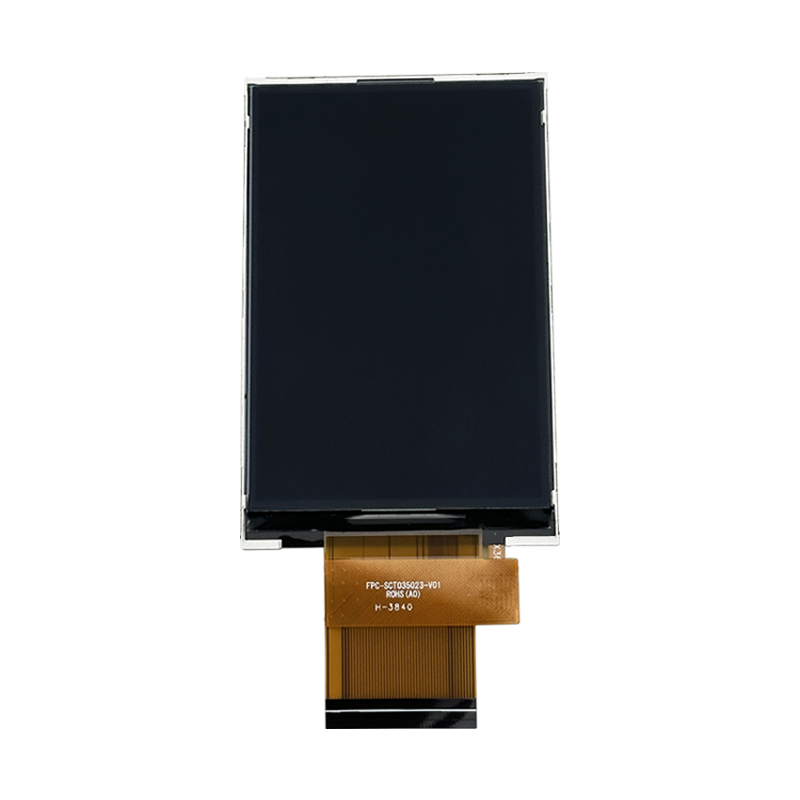

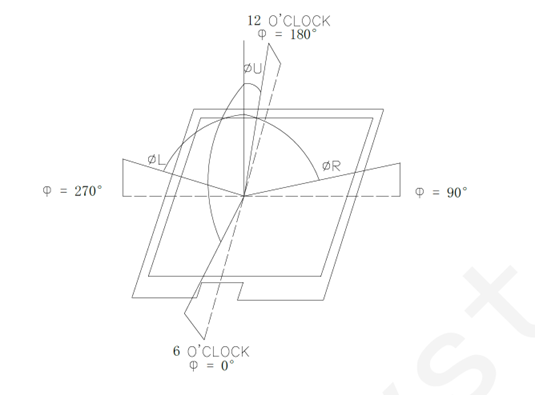

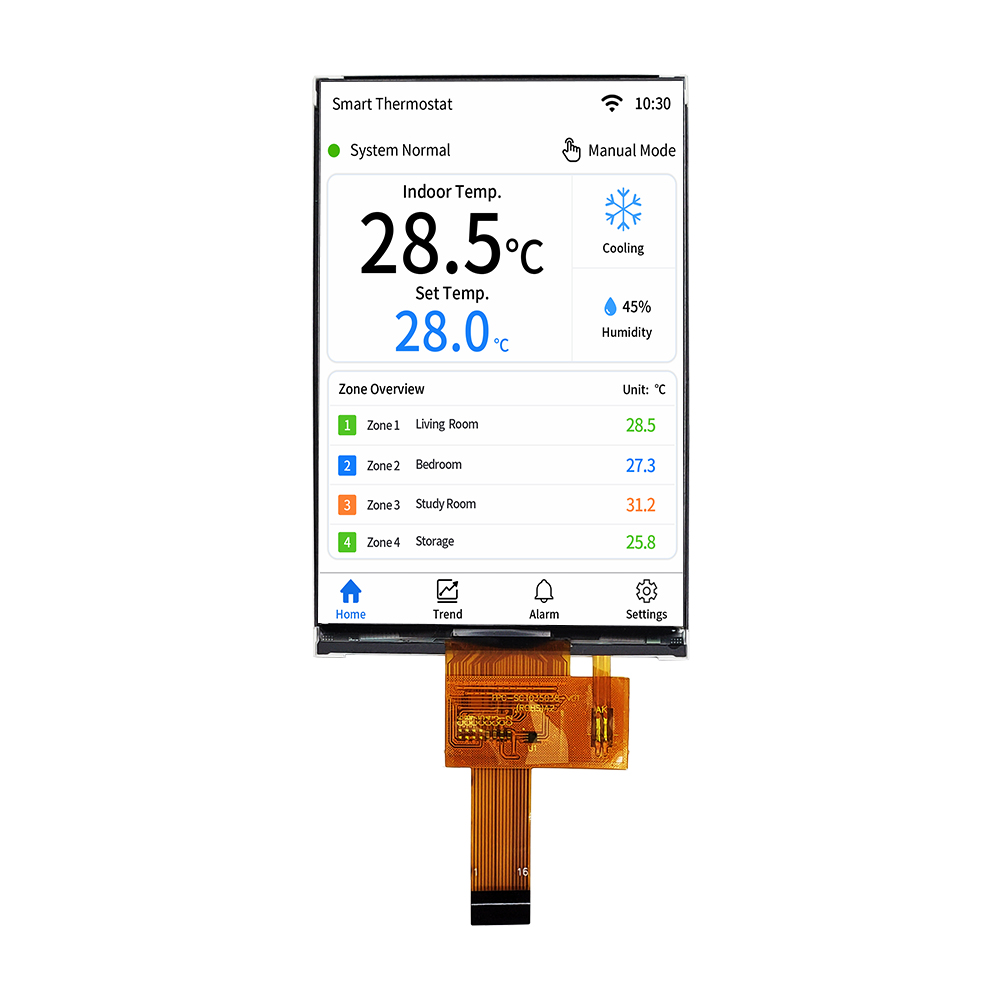

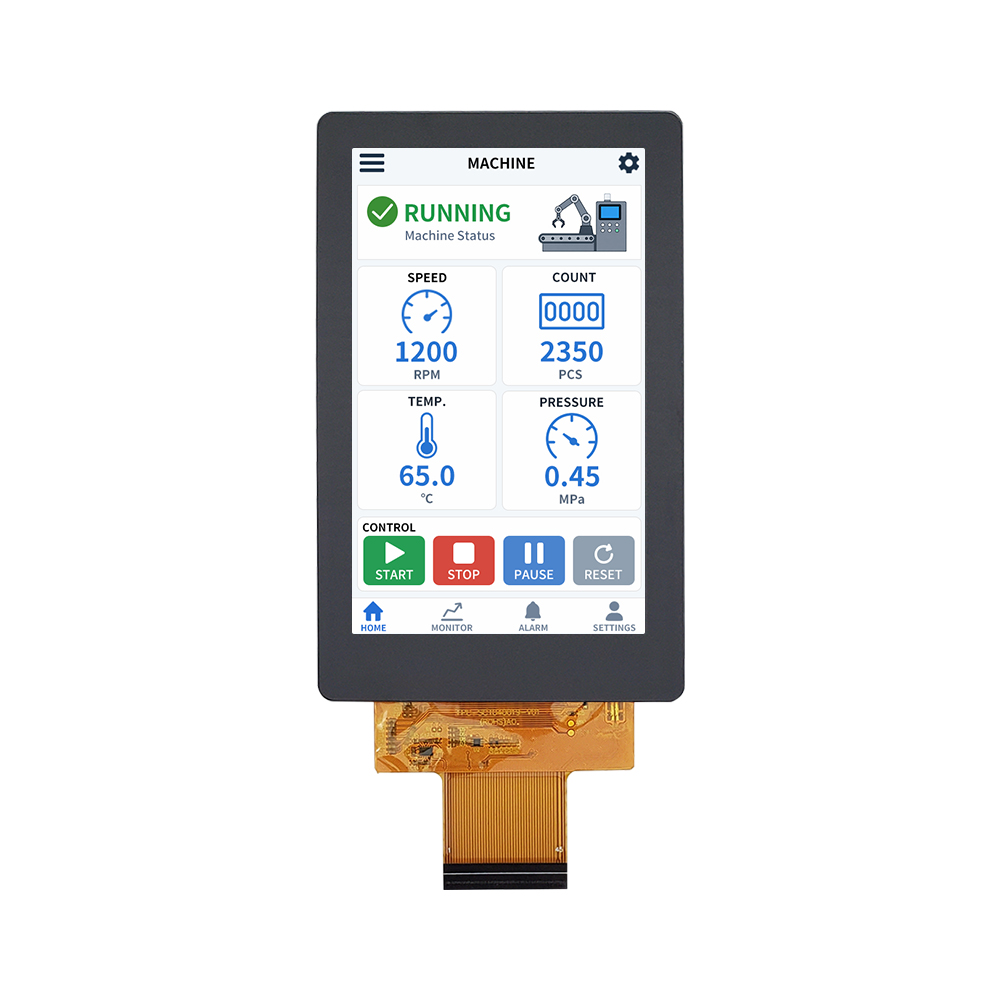

在任何一台带有显示功能的设备内部，其显示系统通常由三大核心部分构成：作为视觉呈现基础的显示面板、实现人机交互的触摸部分，以及为面板和触摸提供驱动与支持的驱动板与外壳。本文将聚焦于这一切的起点——基础显示（俗称“裸屏”），为您深入解析华之晶在此领域的专业解决方案。 一、 看似简单的“裸屏” 一块小小的显示屏，看似简单，实则是一个高度集成的精密部件。从结构上剖析，它同样由三大模块组成：面板、驱动和连接。理解这三者的关系，是选择合适显示方案的第一步。 二、 主体部分——面板 当您着手设计一款新产品时，首先需要定义的便是其显示效果。是选择经典的黑白显示，还是追求绚丽的彩色效果？ 市面上主流的显示屏，按照显示能力，可以分为以下几类： 黑白屏：主要分为段码屏和字符点阵屏。 彩色屏：主流技术为TFT（Thin Film Transistor，薄膜晶体管）和OLED（Organic Light-Emitting Diode，有机发光二极管）。 段码屏 TFT屏 点阵屏 OLED屏 1. 四种显示屏的优缺点 类型 优点 缺点 段码屏 1.成本极低 2.驱动简单，功耗低 3.对比度高，视角广 1.显示内容固定，无法显示复杂图形 2.灵活性差 字符点阵屏 1.可显示任意字母、数字和符号 2.成本较低，技术成熟 3.有标准字符库，开发简单 1.分辨率低，无法显示精细图形 2.显示内容受限 TFT屏 1.全彩显示，色彩丰富 2.分辨率高，可显示视频和复杂UI 3.技术主流，供应链成熟 1.需要背光，厚度和功耗较高 2.对比度和响应速度不如OLED OLED屏 1.自发光，无需背光，更薄更轻 2.理论对比度无限（纯黑） 3.响应速度快，可柔性显示 1.成本较高 2.寿命相对较短 3.亮度相对TFT较低 2. 四种显示屏的主要应用场景 段码屏：适用于显示内容固定的场合，如微波炉、空调遥控器、数字万用表、电表等。 字符点阵屏：适用于需要显示少量文本和简单符号的设备，如工业仪表盘、POS机、打印机状态面板、服务器状态显示等。 TFT屏：应用领域最为广泛，是当今消费电子和工业领域的主力，如智能手机、平板电脑、车载中控、医疗监护仪、智能家居控制面板等。 OLED屏：主要应用于对显示效果和形态有高要求的高端智能手机、智能手表、VR/AR设备、高端电视等。 3. 成本对比 从制造成本来看，相同用量情况下大致遵循以下规律： 段码屏 < 字符点阵屏 < TFT屏 < OLED屏 （由于彩屏的用量较大，所以有时彩屏的成本有时也可能比点阵黑白屏的单价有优势。） 这个成本差异主要源于材料、制造工艺的复杂度和良品率。华之晶能够根据您的预算和性能需求，提供最具性价比的面板选择。 三、 指挥中心——Driver IC 如果说面板是舞台，那么驱动IC就是指挥演员的导演。不同的面板需要适配不同的驱动IC，这通常由显示屏厂家根据您指定的接口协议（如I2C, SPI, RGB等）来完成配置。根据IC封装位置的不同，主要分为三种技术：COB、COG、COF。 1. COB (Chip on Board) —— 坚固可靠的传统方案 COB技术将裸芯片通过导电胶或焊料直接固定在印刷线路板（PCB）上，再通过引线键合实现电气连接，最后用环氧树脂胶进行密封保护。 优点：可靠性极高，抗振动和冲击能力强；技术成熟，成本相对较低。 缺点：占用空间较大，不利于产品轻薄化；封装工艺决定了其无法实现高密度引脚。 主要应用场景：对可靠性要求苛刻的工业控制器、军工设备、以及一些成本敏感且空间充足的家电产品。 2. COG (Chip on Glass) —— 主流高效的紧凑方案 COG技术通过各向异性导电膜（ACF，Anisotropic Conductive Film），将驱动IC直接绑定在液晶玻璃基板的边缘。这是目前中小尺寸显示屏最主流的封装方式。 优点：极大地缩小了模块的整体体积和厚度；连接路径短，信号稳定性好；成本效益高。 缺点：对生产工艺和洁净度要求高；一旦损坏，返修难度大。 主要应用场景：绝大多数的中小尺寸TFT液晶屏、字符点阵屏和部分段码屏，广泛应用于手机、仪表、手持设备等。 3. COF (Chip on Film) —— 追求极致的尖端方案 COF技术将驱动IC封装在柔性印刷电路板（FPC）上，再将FPC连接到玻璃面板。 优点：可以实现超窄边框甚至无边框设计；柔性连接，抗震动能力更强；布线密度极高。 缺点：成本是三者中最高的；技术门槛和制造工艺复杂。 主要应用场景：对屏幕形态和边框有极致要求的高端智能手机、平板电脑、可折叠/可穿戴设备。 四、 信息传递——连接 连接方式是显示屏与主板沟通的“桥梁”，按照材料和结构不同，主要分为三种：金属Pin、斑马条和FPC。 1. 金属Pin 经典的插针式连接，通过将PCB上的金属引脚插入主板的插座或直接焊接来实现连接。 特点：连接牢固，可靠性高，成本低，易于手工调试。 适用：引脚数较少的工业级显示屏、字符屏模块，以及原型验证阶段。 2. 斑马条 一种各向异性导电胶连接器，通过施加压力，实现显示屏电极与主板PCB焊盘的垂直导通。 特点：无需焊接，可吸收公差，成本适中。 适用：大量消费类电子产品，如计算器、电子词典、低价位家电的显示屏。 3. FPC (Flexible Printed Circuit) 柔性印刷电路板，一端通过ACF热压在屏上，另一端通过ZIF/LIF连接器与主板连接。 特点：连接密度极高，可弯曲折叠，节省空间，适合自动化生产。 适用：几乎所有现代高性能电子产品，是TFT和OLED屏的标准连接方式。 五、 结语 从面板的选择，到驱动IC的封装，再到连接方式的确定，每一个环节都决定了最终显示产品的性能、成本与可靠性。华之晶深耕液晶显示行业多年，不仅擅长把控显示屏的生产品质，更致力于为客户提供从设备需求到屏显实现的一站式技术解决方案。 我们深知，没有最好的技术，只有最合适的选择。未来，我们还将持续在行业中打磨精进，凭借深厚的技术积累和灵活的定制能力，为各行各业提供多元化、高品质的显示产品，与您共创卓越的视觉未来。...

在嵌入式系统与显示设备的交互中，LCD 液晶屏MCU接口是实现数据传输与显示控制的核心桥梁。无论是工业控制中的小型显示模块，还是消费电子中的便携式设备屏幕，MCU 接口都凭借其简洁的硬件设计与灵活的控制逻辑，成为中小尺寸LCD应用的主流选择。本文将从接口定义、编码格式、优缺点及总结四个维度，全面解析LCD液晶屏MCU接口，为工程师选型与开发提供参考。 MCU 接口定义 MCU 接口，全称为 “微控制器（Microcontroller Unit）接口”，是指通过 MCU 的通用输入输出引脚（GPIO）、数据总线等，实现 MCU 与 LCD 驱动芯片之间指令传输、数据交互及显示控制的硬件连接与通信规范。其核心作用是让 MCU 直接控制 LCD 的显示内容、亮度、刷新频率等参数，无需依赖专用显示控制器，降低系统复杂度与成本。 核心硬件组成 MCU 接口的硬件结构主要包含两类引脚，具体功能如下： 控制引脚：负责传输控制信号，常见引脚包括： RS（寄存器选择引脚）：区分传输的是 “指令”（如初始化、清屏）还是 “数据”（如显示字符、图像像素）； RW（读写控制引脚）：控制 MCU 对 LCD 驱动芯片的 “读操作”（如读取状态）或 “写操作”（如发送指令 / 数据）； E（使能引脚）：触发信号，当 E 引脚电平变化（通常为高电平变低电平）时，LCD 驱动芯片接收 MCU 发送的指令或数据。 数据引脚：负责传输指令代码或显示数据，分为两种规格： 8 位数据总线（D0-D7）：一次传输 8 位数据，通信效率高，适合对显示速度有一定要求的场景； 4 位数据总线（D4-D7）：仅使用 4 个引脚传输数据，需分两次传输 8 位信息，虽效率略低，但可节省 MCU 的 IO 口资源，适用于 IO 口紧张的小型设备。 常见接口类型 目前主流的 LCD液晶屏MCU接口以 “并行接口” 为主，其中最常用的是8080接口与6800接口，两者的核心差异在于控制信号的时序逻辑： 8080 接口：依赖 “WR（写使能）” 和 “RD（读使能）” 引脚替代 RW，时序更简洁，兼容性强，多数 51 单片机、STM32 等 MCU 均支持； 6800 接口：通过 “E（使能）” 引脚的电平持续时间控制数据读写，时序相对复杂，但在部分老旧 LCD 驱动芯片中仍有应用。 MCU 接口编码格式 LCD液晶屏MCU接口的编码格式，是指 MCU 与 LCD 驱动芯片之间传输的 “指令编码” 与 “数据编码” 的规则，直接决定了显示功能的实现方式。不同品牌的 LCD 驱动芯片（如 HD44780、ST7735）编码格式略有差异，但核心逻辑一致，主要分为以下三类： 指令编码 指令编码是 MCU 发送给 LCD 驱动芯片的 “控制命令”，用于配置 LCD 的工作模式。常见指令及编码规则如下（以通用 HD44780 驱动芯片为例）： 初始化指令：如 “功能设置”（0x38 表示 8 位数据总线、2 行显示、5×8 点阵）、“显示开关控制”（0x0C 表示开启显示、关闭光标）； 操作指令：如 “清屏指令”（0x01，清除屏幕所有显示内容）、“光标移动指令”（0x10 表示光标向左移动 1 位）。 指令编码需通过 “RS=0” 的状态传输，确保 LCD 驱动芯片识别为控制命令。 数据编码 数据编码是 MCU 发送的 “显示内容数据”，分为两类： ASCII 码数据：用于显示英文字符、数字及符号，如显示字符 “A” 需传输 ASCII 码 0x41，显示数字 “5” 需传输 0x35； 自定义点阵数据：用于显示中文、特殊图标，需提前将字符点阵（如 16×16 中文点阵）转换为二进制数据，再通过数据总线传输。例如，16×16 中文需 32 字节数据，分上下两部分传输至 LCD 显存。 传输时序编码 时序编码是确保指令 / 数据准确传输的电平时序规则，核心参数包括： 建立时间（tSU）：指令 / 数据在 E 引脚触发前需保持稳定的时间（通常≥40ns）； 保持时间（tHD）：E 引脚触发后，指令 / 数据需继续保持稳定的时间（通常≥10ns）； 使能脉冲宽度（tPW）：E 引脚高电平的持续时间（通常≥230ns）。 不同速率的 MCU 需匹配 LCD 的时序要求，避免因时序不匹配导致数据传输错误。 MCU接口的优缺点 LCD 液晶屏 MCU 接口的特性决定了其适用场景，需从优势与局限两方面客观分析，帮助开发者合理选型。 核心优势 控制逻辑简单，开发门槛低：无需专用显示控制器，MCU 可直接通过 GPIO 与数据总线控制 LCD，驱动代码简洁（如初始化仅需发送 3-5 条指令），适合嵌入式新手开发； 硬件成本低，资源占用少：无需额外芯片（如 SPI/LCD 控制器），仅需少量电阻（限流）、电容（滤波）即可搭建电路，4 位数据总线模式还能节省 MCU IO 口资源； 兼容性强，适配范围广：支持 8 位 / 4 位数据传输，兼容多数 8 位（51 单片机）、32 位（STM32、ESP32）MCU，且适配中小尺寸 LCD（通常≤5.0 英寸），覆盖工业控制、智能家居、手持设备等场景； 实时性较高，响应速度快：并行传输模式下，指令与数据的传输延迟低（微秒级），适合对显示实时性有要求的场景（如工业设备的参数实时显示）。 主要局限 IO 口占用较多，扩展性受限：8 位数据总线需占用 8 个数据引脚 + 3 个控制引脚（共 11 个 IO 口），若 MCU IO 口资源紧张（如小型 8 位 MCU），会限制其他外设（如按键、传感器）的接入； 传输速率有限，不适合大尺寸 LCD：并行传输的速率受 MCU GPIO 驱动能力与时序限制，无法满足大尺寸 LCD（如≥7.0 英寸）的高分辨率（如 1024×600）显示需求，易出现画面卡顿； 抗干扰能力较弱，传输距离短：无差分信号或校验机制，数据传输易受电磁干扰（如工业环境中的电机干扰），且传输距离通常≤10cm，无法实现远距离控制（如 LCD 与 MCU 分离安装的场景）； 不支持多屏控制，灵活性不足：单个 MCU 通常仅能控制 1 块 LCD，若需多屏显示（如多模块联动的工业设备），需额外增加 MCU 或切换为 SPI/I2C 接口。 总结 LCD液晶屏MCU接口以 “简单、低成本、高兼容性” 为核心优势，是中小尺寸 LCD（≤5.0 英寸）与嵌入式 MCU 交互的理想选择，尤其适合工业控制、智能家居、手持设备等对显示实时性要求较高、成本敏感且 IO 口资源充足的场景。其通过明确的硬件定义（控制 / 数据引脚）、标准化的编码格式（指令 / 数据 / 时序），实现了 MCU 对 LCD 的直接控制，降低了开发门槛与硬件成本。 但需注意，MCU 接口的 “IO 口占用多、传输速率有限” 等局限，使其不适合大尺寸高分辨率 LCD、IO 口紧张的小型设备或远距离控制场景。开发者在选型时，需结合 LCD 尺寸（≤5.0 英寸优先）、MCU IO 口资源（≥11 个 IO 口推荐 8 位总线，≥7 个 IO 口推荐 4 位总线）、显示实时性（微秒级需求优先）及抗干扰要求（工业环境需增加屏蔽措施）综合判断。 未来，随着 MCU 集成度的提升...
